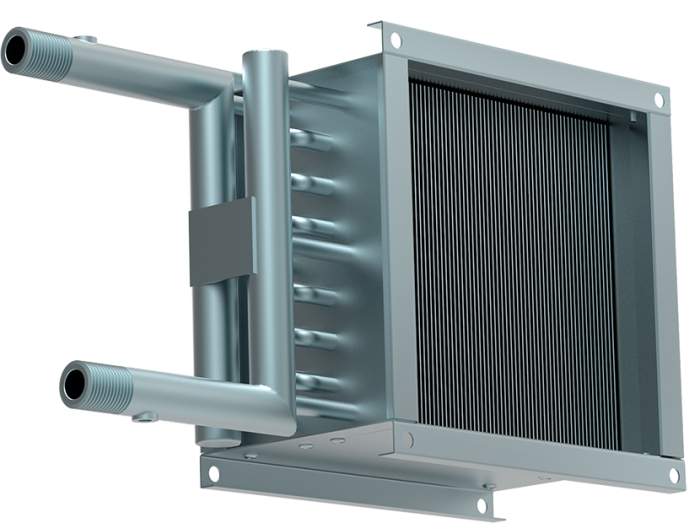

Водяной нагреватель для круглых и квадратных каналов ZWA 150×150-2

● Корпус изготовлен из оцинкованной стали
● Медно-алюминиевый теплообменник
● Применение шага оребрения 2,1 мм позволяет сущестенно увеличить теплоотдачу
● Теплоноситель: вода или незамерзающие смеси
● Максимальная температура воды 130°С, макси-мально допустимое давление 16 бар
● Открытая сторона труб оснащена защитным экраном
● Для подсоединения к круглым воздуховодам ис-пользуются адаптеры-переходы
● Долгий срок службы нагревателя
● Стандартный типоразмерный ряд

Водяные канальные нагреватели ZWA предназначены для подогрева воздуха в вентиля-ционных системах и воздушного отопления жилых, производственных и общественных помещений.

Корпус изготовлен из оцинкованного стального листа. Нагреватель может быть установлен как в прямоугольный канал, так и в круглый при установке дополнительных переходников (опция).

Поверхность теплообменника изготавливается из медных труб с увеличенной площадью теплообмена. Пайка калачей осуществляется припоем с 2% содержанием серебра, что обеспечивает высокое качество паяных деталей обогревателя. Максимальная рабочая температура 150 °C, максимальное давление 16 бар. Воздухонагреватель испытан на герметичность при давлении 24 бар.

Габаритные размеры

Адаптеры для нагревателей

Для подключения квадратных нагревателей ZWA к круглым каналам предусмотрены адаптеры
из оцинкованной стали. Для каждого типоразмера квадратного нагревателя предусмотрены
несколько стандартных адаптеров для различных диаметров воздуховодов.

Подбор адаптеров для нагревателей серии ZWA.

Схема обвязки

Условные обозначения:

Т1 и Т2 — подающий и обратный трубопроводы сети теплоснабжения;
1 — узел обвязки;
2 — водяной нагреватель;
3 — регулирующий клапан;
4 — циркуляционный насос;
5 — запорные вентили;
6 — подающий и обратный трубопроводы от сети теплоснабжения к нагревателю;
7 — обратный клапан;
8 — балансировочный вентиль;
9 — водяной фильтр
